型紙式 倣い装置
(自動曲線切断装置)

(特許: 2587795, 2588847, 3159360)
(実用新案: 3074311)
(米国特許: 5690092, 5732690)

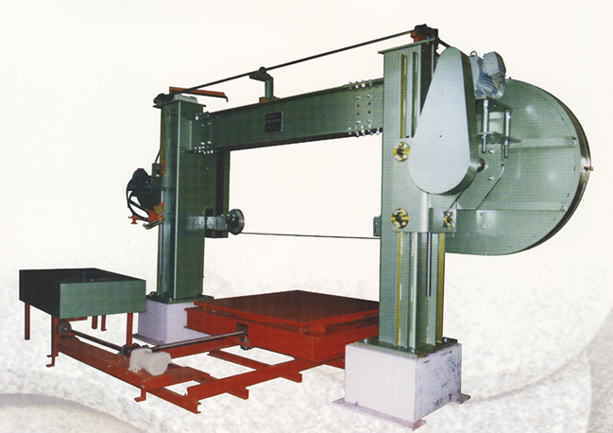

型紙式倣い装置は、自動曲線切断のための、ダイヤモンド・ワイヤー・ソー(EDW型、SDW型)
及び走行型ダイヤモンド・ワイヤー・ソーへのオプション装置です。

また、「縦挽曲線ダイヤモンド・ワイヤー・ソー」及び「バーチ1500」にも自動曲線装置として使用されています。

型紙だけで曲線を認識する装置です。

用途:石材の曲線切断、他

−型紙による曲線の認識−

  • ・コンピューター操作及びパソコン操作は一切不要です。
    ・汎用シーケンサーと汎用インバーターを使ったシンプルな電気設計。
    ・汎用モーターを使ったシンプルな機械構造。


倣い装置の概要

  • 型紙(コピー用紙をハサミで切ったもので可)を倣いセンサーの下にセットします。
  • 倣いセンサーで型紙の縁を照らします。
  • 倣いセンサーが型紙のふちを自動的に倣っていきます。
  • この倣いセンサーの動きは機械の動きと連動しています。
  • よって型紙通りの形を切断することができます。
  • (型紙の縮尺は1/2、1/4など、機種により異なります。)

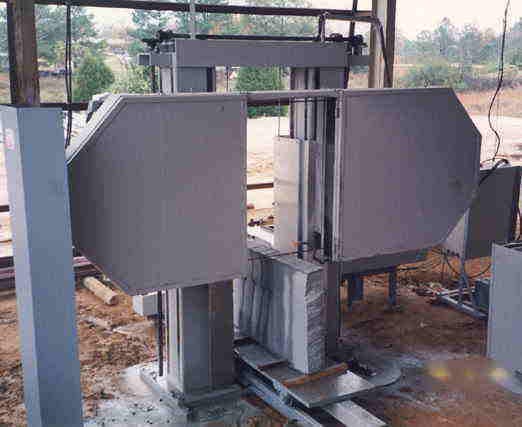

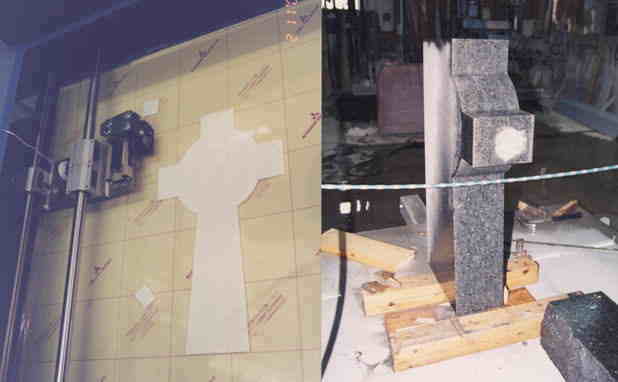

この写真は倣いセンサーと型紙を撮影したものです。センサーが型紙のふちを照らしています。 この機械は、北米型墓石(厚み300mm程度まで)を切断するために製作された倣い装置付きダイヤモンド・ワイヤー・ソーです。

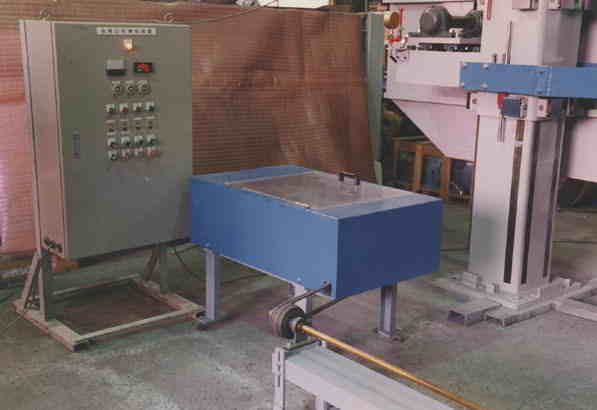

倣い装置には以下の装備が含まれます。
  • 型紙をセットする倣いテーブル。
  • 倣い装置用 配電盤。
  • 台車のボールネジによる駆動装置。
型紙通りにきれいに切断されます。
